PCB雕刻機

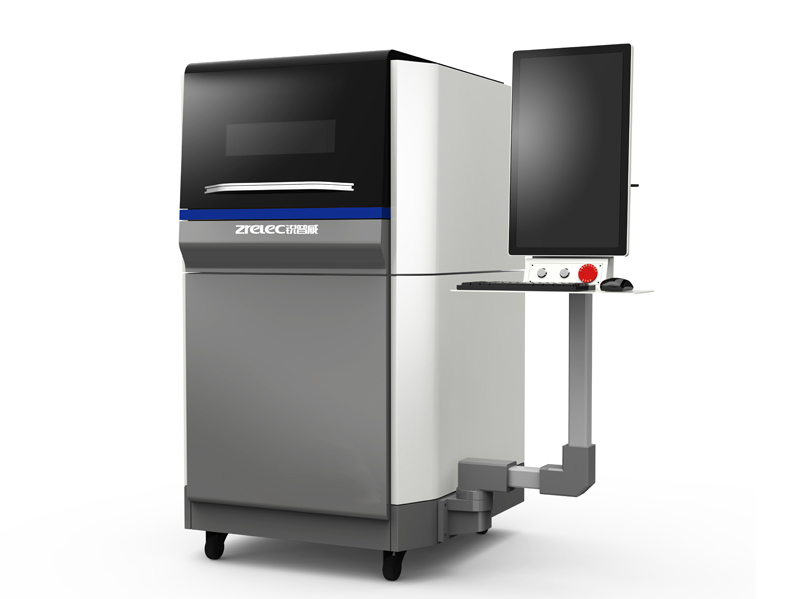

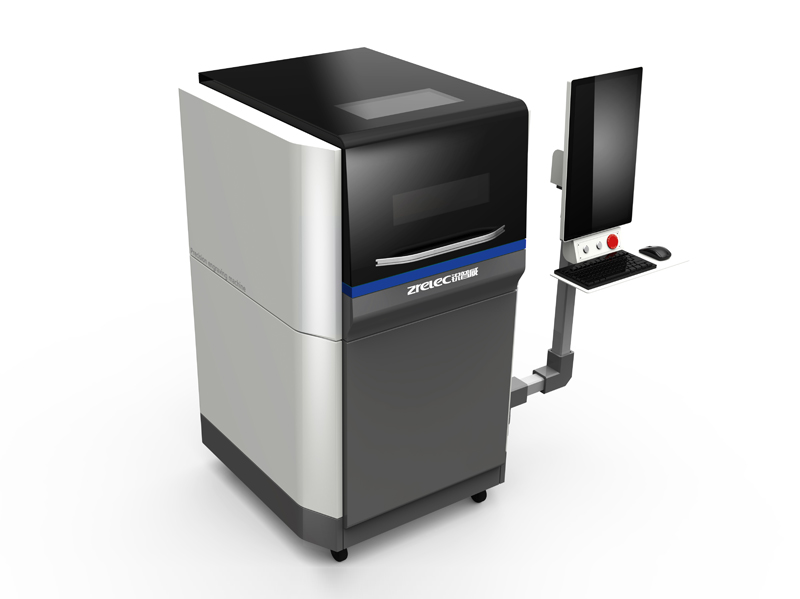

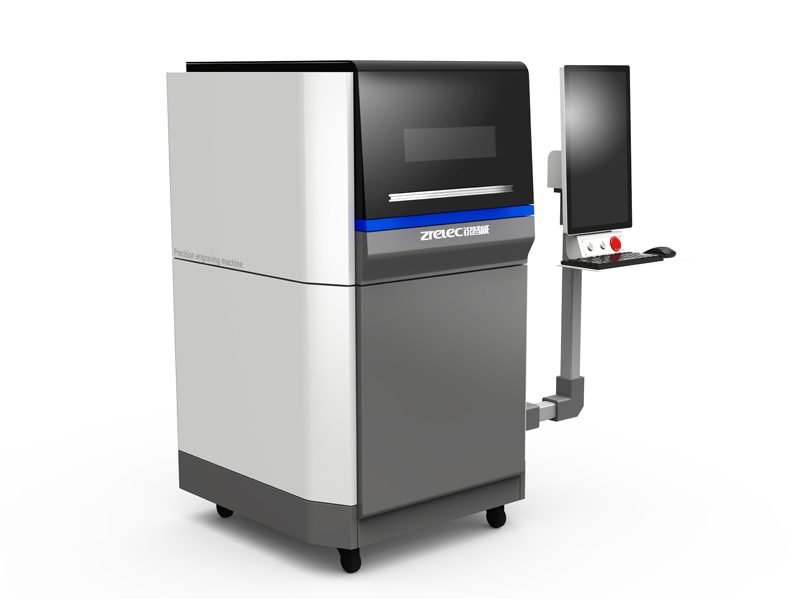

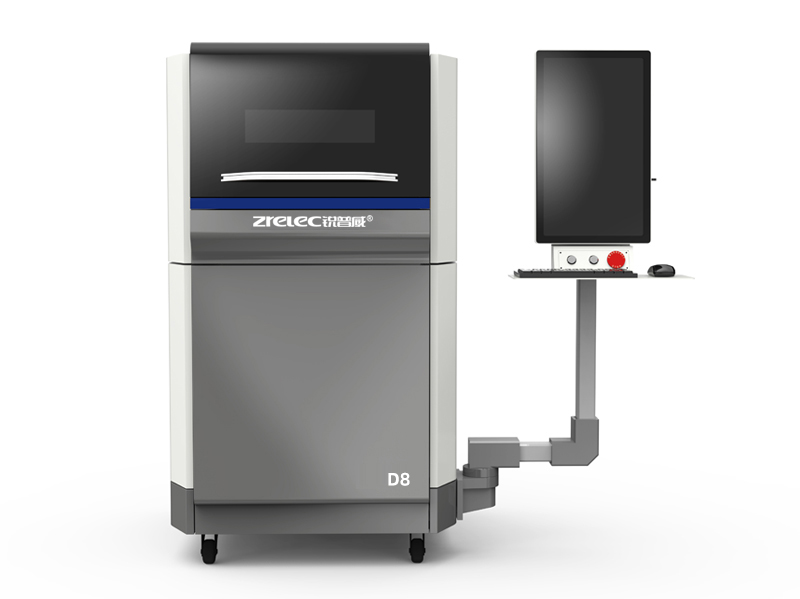

PCB自動換刀雕刻機D8 PCB刻板機

發布時間:2021-06-17人氣:2295


產品綜述:

1.氣動換刀主軸電機。

2.激光檢測系統。

3.軟件操作簡單,輕松上手。

4.自動換刀系統:該設備采用氣動換刀主軸,一體式多種刀具庫。

5.視覺校正原點:每次開機復位后,機器的原點在同一位置,精確到0.01mm。

6.自動原點定位:可以從某一位置自動回到設定的零點。

7.斷點續雕:可從某一百分比開始雕刻,或雕刻到某一百分比結束。

8.斷電續雕:自動記憶加工進度,斷電恢復后,可自動回到原先進度繼續加工。

9.模擬運行:根據設定的參數,模擬運行加工過程。

10.實時顯示加工路徑:加工過程中實時顯示當前位置。

11.內區域、外區域選擇雕刻:可選擇內、外區域,進行局部雕刻。

12組合雕刻:通過兩種不同規格刀具組合雕刻,既不影響雕刻精度,又可以縮短雕刻時間。

13.挖孔鉆孔:對于大于0.8mm的孔,采用挖孔鉆孔一次成型。

14.自動選擇刀具:軟件自動選擇適合的刀具參數,降低人員操作技術要求。

15.變速氣動換刀主軸,七檔變速可調。

16.帶照明功能,方便觀察整個線路板雕刻過程。

17.軟件兼容現市面上多款PCB設計線路圖軟件。

18.軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。

19.X、Y、Z限位保護,超出限位自停,更安全

20.金屬防塵靜音安全罩,帶透視窗口,氣動撐柱,減小粉塵和噪音。

21.附帶吸塵設備,減小粉塵對身體的危害。



產品參數:

工作面積:320×320mm

加工面數:雙面板/單面板

X、Y軸行程:330mm

Z軸行程:38mm

驅動方式:X、Y、Z軸步進電機

主軸換刀控制:氣動換刀

主軸轉速:0-80000rpm

移動速度:≤7.2m/min

線徑:≥4mil

線距:≥6mil

加工速度:60mm/s

鉆孔深度:0.02-3mm

鉆孔孔徑:0.1-3.175mm

鉆孔速度:180Strokes/min

操作方式:半自動

通信接口:RS232/USB

刀具庫:φ7.55mm 不銹鋼刀具庫

刀具安裝座:全鋁防銹

刀庫數量:10支

刀具檢測分辨率:0.1mm

刀具間距:27mm

換刀時間:10-40s

刀具檢測時間:1μs

內存配置:256M

操作系統:Windows XP/Win7/Win8/Win10

輸入電源:220V/50Hz

功耗:1800W

保 險 絲:5A

支持EDA軟件:Protel99SE/DXP/Altium Designer/CAM350/Eagle/Pads/Proteus/AUTOCAD等

重量:220KG

外形尺寸:750×660×1200mm

?
